JSP ultrafin pulverklassificering

Produktfordele

(1) Brugen af JSP-seriens ultrafine pulverklassificering skaber de nødvendige betingelser for produktion af ultrafine pulverprodukter med høj overfladevægt. JSP-seriens ultrafine pulverklassificering har højere klassificeringsnøjagtighed for ultrafine pulvere, og partikelstørrelsen af ​​pulveret kan justeres vilkårligt inden for området 1 ~ 20μm. Finhedsintervallet for ikke-mineral ultrafint pulverpræparat er: 650m/kg~1000m/kg. Udstyret med en højeffektiv kuglemølle er materialetemperaturen under materialebehandlingen lavere end 110 ℃, og slibeeffektiviteten er højere.

(2) Klassificeringseffektiviteten for klassificeringen når mere end 80 %. På grund af den høje pulverudvælgelseseffektivitet øges sorteringssystemets produktionskapacitet kraftigt. Sammenlignet med slibe- og sorteringssystemet med åbent kredsløb kan det øge produktionen med 25% ~ 50%; stigningen stiger med faldet i finhed.

(3) Strømforbruget er reduceret. Enhedens strømforbrug for systemslibningen kan reduceres med 20% ~ 30% sammenlignet med det åbne kredsløbsslibesystem. (4) Rene emissioner, højt niveau af høflighed, enkel procesflow. Systemet bruger højeffektivt mikropulveropsamlingsudstyr, og fuld undertryksdrift gør støvemissionen (under standardforhold) mindre end 10mg/㎡.

(5) Det unikt designede klassificeringsflowfelt og vertikale klassificeringshjul kan klassificere produktpartikelstørrelsen, reducere friktionen mellem pulveret og klassificeringshjulet og i høj grad forlænge klassificeringshjulets levetid.

(6) Materialekontaktdelen bruger keramisk eller austenitisk rustfrit stål til slidstyrke, og det afrundede hjørnedesign undgår energiforbrug forårsaget af hvirvelstrømme. Væskemodstanden reduceres, og sliddet reduceres kraftigt. Det opfylder GMP-kravene.

Arbejdsprincip

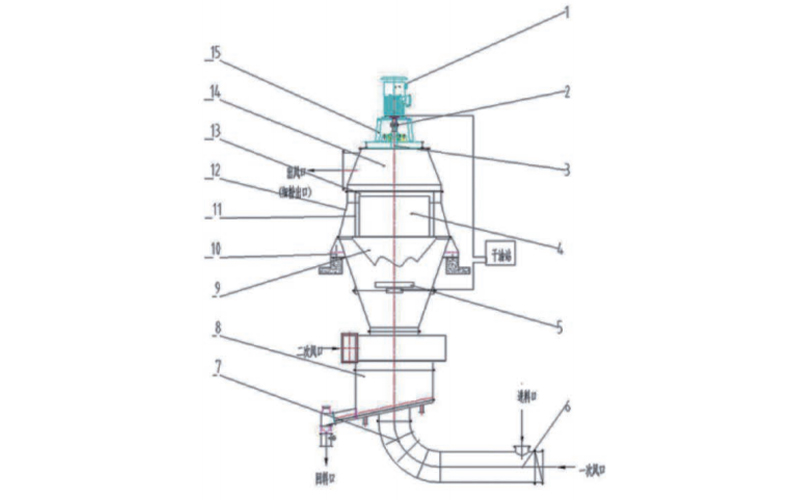

Huset består af øvre og nedre kegler, et tætningsdæksel og en askebeholder. Huset er udstyret med støtteplader, styreskovle og lufttætninger. Inspektionsdøre er placeret på siderne og toppen af ​​huset. Den øverste del af huset understøtter vægten af ​​motoren, reduktionsgear og understøtninger forbundet til klassificeringsapparatets hovedaksel.

Den roterende sektion består af rotoren, koblingen og hovedakselenheden. Rotoren er kilet til hovedakslen, som roterer gennem transmissionen. Rotoren er kernen i klassificereren. Hovedakslen og lejerne er monteret på en hovedakselbøsning. Lejerne er smurt med tør olie og forseglet med en gummiskelet-olietætning.

Det jordede materiale føres ind i klassificeringsapparatets indløb, hvor det spredes af den primære luftstrøm og føres mellem ledeskovlene og rotoren. Klassificering sker inden for den roterende luftstrøm, primært baseret på balancen mellem centrifugalkraft og centripetalkraften af ​​den roterende luftstrøm, hvilket opnår effektiv klassificering. Det sekundære luftindtag tjener som luftindtaget til luftspredningsanordningen. Grove partikler strømmer nedad i apparatet, hvor de spredes og adskilles af den sekundære luftstrøm ved ledeskovlene. Uvalgte fine partikler føres opad af luftstrømmen og kommer igen ind i den primære separationszone. Yderligere grove partikler, der strømmer nedad, passerer gennem tragten og adskilles yderligere af den tertiære luft, som yderligere fjerner eventuelle fine partikler blandet med det grove pulver. Det valgte grove pulver udledes gennem udløbet for det grove pulver. Det fine pulver udledes gennem rotorcentret sammen med luften gennem et buet rør og opsamles i en støvopsamler som det færdige produkt.

Denne maskine arbejder under undertryk, og separationsluften kan være støvbelastet luft, udeluft eller en blanding af de to. De primære og sekundære gasser kommer ind i klassificereren fra deres respektive luftindtag, danner hvirvler gennem de faste ledeblade i en bestemt vinkel og rotorens gitter, og den tertiære luft blæses ind i klassificereren fra den nederste del af luftstrømsspredningsanordningen.
