Tredobbelt tromle tørretumbler

Produktfordele

Teleskopiske tørretumblere med tre tromler bruges primært til tørring af granulerede materialer inden for et bestemt fugt- og partikelstørrelsesområde. Disse omfatter gult sand, der anvendes i tørblandingsmørtelindustrien, forskellige formsand, der anvendes i støberiindustrien, højovnsslagge, der anvendes i byggemateriale- og cementindustrien, småkornet ler og småpartikelmaterialer, der anvendes i den kemiske industri, som er kemisk stabile og modstandsdygtige over for høje temperaturer og støv. Afhængigt af de endelige fugtkrav fra forskellige industrier kan fugtindholdet i de tørrede materialer reduceres til under 1-0,5 %.

Materialer, der kommer ind i tørretumbleren, må ikke klæbe til tromlevæggene eller løftepladen. Temperaturen på varmevekslergassen, der kommer ind i tørretumbleren, bør ikke overstige 750°C. Hvis højtemperaturtørring er påkrævet, kan den indvendige tromle og løfteplade ved indgangen til tørretumbleren være konstrueret af varmebestandigt stål.

Teleskopiske tørretumblere med tre tromler har en kompakt struktur og et lille fodaftryk, der kun kræver halvdelen af ​​pladsen til en enkelttromletørrer med samme effekt. De tilbyder også pålidelig drift, lavt energiforbrug og høj termisk effektivitet. De giver fremragende tørreresultater, er let automatiserede og kræver minimal operatørindgreb.

Arbejdsprincip

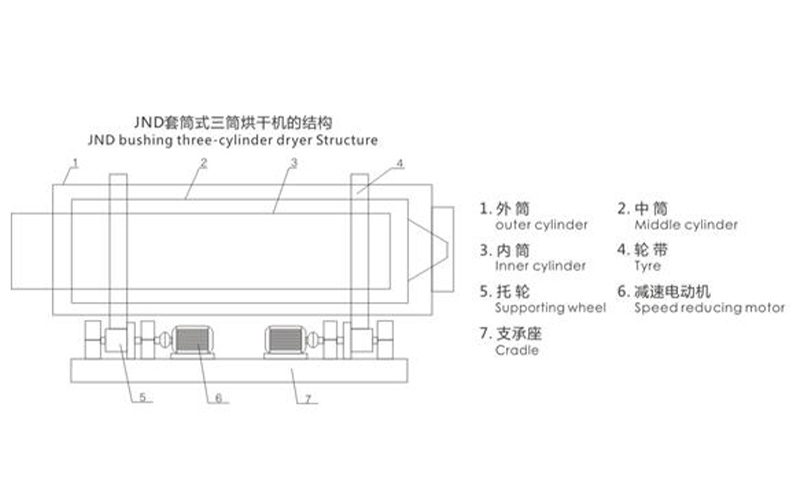

Tørreprocessen for en teleskopisk tørretumbler med tre tromler er som følger: Materialet, der skal tørres, føres ind i tørretumblerens indre tromle i fødeenden. Materialet kommer ind i den indre tromle gennem spiralstyrepladen inde i tromlen, som er udstyret med talrige spiralløfteplader. Når tromlen roterer, løftes materialet kontinuerligt og flyttes på langs af løftepladerne. Ved at nå den venstre ende af den indre tromle, falder materialet ned i den midterste tromle under sin egen vægt. Ved at passere styrepladerne skubber tromlens rotation materialet tilbage i den midterste tromle. Løftepladerne i den midterste tromle flytter materialet mod højre, indtil det når den højre ende af den midterste tromle, hvor det under sin egen vægt falder ned i den yderste tromle. På samme måde afbøjer spiralløftepladerne i den ydre tromle materialet og bevæger det mod venstre, indtil det når venstre ende af den ydre tromle. Styrepladerne taber derefter materialet ned i afgangstromlen. De tre koncentriske tromler (1, 2 og 3) i tørretumblerens krop er udstyret med varierende antal og vinkler af buede spiralløfteplader. Styreplader er placeret i enderne af hver tromle. Hoveddelen af ​​den teleskopiske tørretumbler med tre tromler drives af to reduktionsmotorer 6, der hver driver to drivruller 5 i hver ende, hvilket får bæltet 4 til at rotere rundt om dets centrum. Når det våde materiale føres ind i indløbet af den indre tromle 3 via føderen (indløbsrøret), skubbes det hurtigt mod spiralløftepladen af ​​en spiralstyreplade. Når tromlen roterer, løftes materialet af den spiralformede løfteplade inde i tromlen, idet den kontinuerligt vælter, spreder sig og bevæger sig i længderetningen mod udløbsenden. Samtidig kommer varm luft fra den varme højovn successivt ind i den indre tromle 3, den midterste tromle 2 og den ydre tromle 1, og gennemgår en intens varmeudveksling med materialet. Fordi metalstålpladen leder varme hurtigere end materialet, der tørres, opvarmes stålpladen og løftepladen først. Denne varme overføres derefter til materialet gennem ledning og stråling. Temperaturen på det opvarmede materiale stiger. Når temperaturen når et punkt, hvor vandet fordamper, skilles vanddampen fra materialet og passerer sammen med røgen gennem en støvopsamler og ledes ud i atmosfæren, hvorved den ønskede tørreeffekt opnås.

Tekniske specifikationer
