Vejledning til valg af finfræsemaskine: typer, finhed og pris pr. ton

Hvis du angiver en fin fræsemaskine , start med det kortest mulige svar: vælg mølletypen efter materialehårdhed og målpartikelstørrelse, sammenlign derefter installeret effekt pr. ton, slidomkostninger pr. ton, og hvor stabilt produktet forbliver efter tusindvis af driftstimer. En mølle, der rammer målet i en laboratorietest, men driver 15 µm uden for rækkevidde to måneder i produktionen, er ikke en løsning, det er et vedligeholdelsesprojekt.

Finformaling betyder generelt at reducere materiale til en topstørrelse (d97) på omkring 10 µm til 45 µm, mens ultrafin fræsning skubber under 10 µm. Begge er styret af én regel: klassificereren, ikke rotoren, bestemmer det endelige pulver. Siden 2002 har Jiangsu JND Environmental & Energy Technology designet og fremstillet udstyr til slibning, klassificering og støvkontrol til kraft-, kemi-, cement- og stålindustrien. Denne vejledning dækker maskintyper, materialematchning, specifikationer, der er værd at sammenligne, og de driftsomkostninger, de fleste købere undervurderer.

Hvad en finfræser gør i produktionslinjen

Knusning stopper ved millimeter; fin fræsning starter der. En finfræser tager foder, der normalt er under 10 mm, og omdanner det til et kontrolleret pulver, mens en intern eller ekstern klassificeringsanordning returnerer for store partikler til formalingszonen. Kredsløbet betyder mere end den enkelte maskine, fordi en mølle uden effektiv klassificering skal overslibe en del af materialet for at opfylde specifikationen i den grove ende, og overslibning er rent energispild.

Grænserne mellem stadier er praktiske snarere end teoretiske. Hvis dit produkt er en fyldstof ved d97 40 µm, behøver du ikke jetfræsning. Hvis det er et batterimateriale ved d50 3 µm, vil en luftklassificeringsmølle alene kæmpe for at nå det økonomisk.

De vigtigste typer af finfræsemaskiner og hvordan de maler

Fire familier dækker de fleste finformalingsopgaver i mineraler, kemikalier, cement og kraftværker, og hver har en forskellig omkostningsstruktur og en anden tolerance for hårdt, slibende eller varmefølsomt materiale.

Luftklassificeringsmøller: stødslibning med en indbygget klassificeringsanordning

En højhastighedsrotor, sædvanligvis med spidshastigheder på 80-120 m/s, kaster materiale mod en slidforing, mens en integreret dynamisk klassificering afviser grove partikler tilbage i slibezonen. Typiske produkter kører fra d97 10 µm til 45 µm, og skærepunktet kan justeres med klassificeringshastighed uden at stoppe møllen. Disse maskiner håndterer mellemhårde mineraler som kalksten, calcit og talkum, og de er ofte den mest økonomiske en-maskine løsning.

Luftklassificering Mill Produktpartikelstørrelse: D50 justerbar mellem 1,5 og 45 μm. Se produkt →

Jet Mills: Fluidized Bed, Disc Jet og Steam Kinetic

Jetmøller accelererer partikler med trykluft eller overophedet damp, indtil de går i stykker ved stød, uden slibemedier og derfor næsten ingen forurening. Fluid bed jet-møller og disc jet-møller når d50-værdier på 1-5 µm, hvilket er grunden til, at kemikalier og batterimaterialer med høj renhed er afhængige af dem. Afvejningen er energi: Jetfræsning med trykluft kan forbruge flere hundrede kWh pr. ton, mens dampkinetiske møller reducerer dette tal væsentligt ved større kapaciteter.

Fluid bed jet mølle Produktpartikelstørrelse: D50 justerbar mellem 1 og 45 μm. Produktionskapacitet: 0,1-10 t/t Se produkt →

Mediemøller: Vibrerende, omrørte og kuglemøllekredsløb

Når materialet er hårdt (Mohs 6-7 og derover), eller målet er under 10 µm, tager mediemøllerne over. Vibrerende møller ryster et fyldt kammer af slibemedier med høj frekvens og når fine størrelser med et mindre fodaftryk end en kuglemølle med samme kapacitet. Kuglemølle- og klassificeringsproduktionslinjer forbliver arbejdshesten for store tonnager: foder under 20 mm, produkt omkring d97 10-45 µm og kapaciteter fra nogle få tons til langt over 100 tons i timen.

Rotor-, hammer- og stiftskivemøller til blødere foder

Til blødere eller fibrøse materialer leverer hammermøller, stiftskivemøller og rotormøller til pulverisering høj gennemstrømning ved d97 30-150 µm. Rotormøller, der er konfigureret til tørring og nedbrydning, kombinerer slibning med fugtfjernelse, hvilket hjælper, når overfladefugt ellers ville blinde klassificeringsapparatet.

Matcher møllen til dit materiale

Møllevalg mislykkes oftest, fordi en materialeegenskab blev ignoreret. Fem spørgsmål afgør de fleste sager:

• Hårdhed (Mohs). Under 3-4 er en luftklassificeringsmølle eller rotormølle normalt nok; over 6, plan for mediemøller eller keramisk-forede kredsløb.
• Foder fugt. Over 2-3% overfladefugtighed begynder klassificeringsapparater at blinde, så tilføj et tørretrin eller vælg en mølle, der tørrer, mens den kværner.
• Mål partikelstørrelse. d97 45 µm og d50 3 µm er forskellige projekter med forskellige kapital- og energiomkostninger.
• Kontamineringstolerance. Pigmenter, fødevaretilsætningsstoffer og batterimaterialer kræver normalt jetmøller eller keramisk forede medier.
• Slibeevne. Meget slibende tilførsel slider rotorspidserne hurtigt, så specificer wolframcarbid eller keramik, hvor det betyder noget.

Som en tommelfingerregel skal du matche møllen til den hårdeste og vådeste tilstand, du forventer ved normal drift, ikke til den bedste prøve, din leverandør modtager.

Hvorfor en lukket sløjfemølle og klassificering slår slibning hårdere

Mange planter forsøger at nå en finere specifikation ved at bremse foderet eller køre møllen længere. Den tilgang øger normalt specifik energi med 20-40 % og producerer stadig et ustabilt produkt. Det bedre svar er et lukket kredsløb, hvor klassificeringsskæringspunktet er fastsat af specifikationen, og den grove fraktion genbruges til møllen.

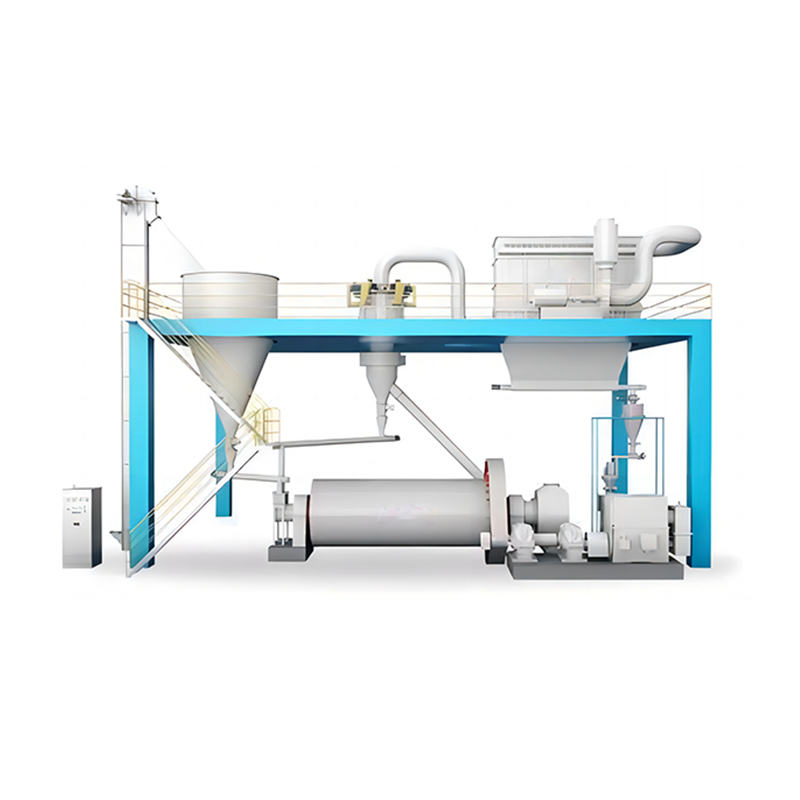

En kuglemølle- og klassificeringslinje viser logikken tydeligt: ​​Møllen udfører bulkstørrelsesreduktionen, klassificeringsmaskinen tager ansvaret for den endelige partikelstørrelsesfordeling, og en cirkulerende belastning på 200-300 % holder møllen fuld uden overslibning. Fordi klassificeringen kan justeres uafhængigt, kan du flytte fra d97 45 µm til d97 20 µm ved at ændre parametre i stedet for at genopbygge anlægget.

Kuglemølle og klassificeringsproduktionslinje Produktpartikelstørrelse: D50 varierer fra 1 til 45 μm. Se produkt →

To tal viser, om et kredsløb er godt afstemt: den cirkulerende belastning, hvor for lidt udsulter møllen og for meget sløjferenergi, og mængden af færdigt materiale, der forlader med den grove returstrøm.

Specifikationer, der bestemmer dit investeringsafkast

Citater er sjældent sammenlignelige linje for linje. Normalisering af nøgletallene per ton færdigt pulver fjerner det meste af forvirringen.

Spørg efter garanterede værdier knyttet til en defineret testmetode, såsom laserdiffraktion med tør dispersion, og til en angivet foderstørrelse og fugt. En finhedsgaranti uden disse betingelser er ikke en garanti.

Energi, sliddele og vedligeholdelse: den reelle pris pr. ton

På de fleste finfræseinstallationer tegner elektricitet sig for 40-70% af driftsomkostningerne, sliddele 10-25%, og arbejdskraft resten. Det forhold forklarer, hvorfor en billigere mølle med en grovskårne sortering ofte ender dyrere: overslibning kan tilføje 15-25 kWh til hvert ton af færdigt pulver.

Sliddelens levetid varierer meget med slibeevnen. På mellemhårde mineraler holder højkrom rotorspidser og klassificeringsblade typisk 3-12 måneder; på kvarts eller slagger, planlæg for kortere intervaller og hold et reservesæt på stedet. Udskiftning af klinge og foring tager normalt et skift, når maskinen er designet til god adgang, så tjek at slibekammeret åbner uden at afmontere drivlinjen.

Test, idriftsættelse og støvsikkerhed

Før du binder kapital, skal du køre en prøvetest på 20-50 kg af dit eget materiale, ikke på en referenceprøve fra et andet anlæg. En praktisk testprotokol ser sådan ud:

1. Send en repræsentativ prøve med dens fugtindhold og oprindelse registreret.
2. Anmod om mindst tre testpunkter omkring målfinheden med målt specifik energi.
3. Bekræft partikelstørrelsesfordelingen ved laserdiffraktion og kontroller for agglomeration eller klassificeringsbelægning.
4. Registrer temperaturstigning og enhver ændring i produktfarve eller kemi.
5. Bekræft garantibetingelserne: foderstørrelse, foderfugt og målemetode.

Idriftsættelse følger samme disciplin. Fod møllen jævnt, indstil klassificeringsapparatet til specifikationen frem for det finest mulige snit, og tilslut støvopsamleren, før det første ton males. Fine pulvere opfører sig som væsker; hvis opsamlingssystemet er underdimensioneret, ender produktet på gulvet og i filterposerne i stedet for i siloen. For brændbart støv, gennemgå mulighederne for ventilation, jordforbindelse og inert gas med dit sikkerhedsteam før opstart.

Fin fræsning belønner forberedelse. Ret specifikationen, match maskinen til materialet, og sammenlign energi- og slidomkostninger pr. ton i stedet for motorstørrelse. Det er forskellen mellem en mølle, der betaler sig selv, og en, der bliver ved med at dukke op i dit vedligeholdelsesbudget.

Jiangsu JND har bygget slibe-, klassificerings- og støvkontroludstyr siden 2002 med ISO 9001, ISO 14001 og OHSAS 18001 certificering og et provinsielt teknologicenter understøttet af langsigtet samarbejde med universiteter, herunder Southeast University og Tongji University. Du kan gennemgå repræsentative installationer i vores projektsager , eller send dine materialeoplysninger til vores ingeniører gennem kontakt side for en størrelsesanbefaling og en testplan.
